[海湾输入/输出控制模块GST-LD-8301]

自动报警

  一、概述

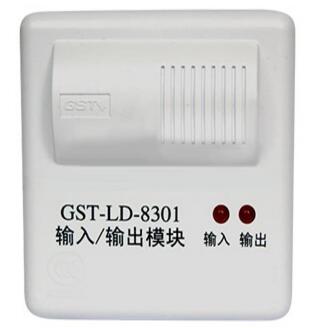

GST-LD-8301输入/输出模块(以下简称模块),主要用于连接需要火灾报警控制器控制的消防联动设备,如排烟阀、送风阀、防火阀等,并可接收设备的动作回答信号。
二、特点
1. 输出可设置为有源输出或无源输出方式。
2. 输入、输出具有检线功能。
3. 输入端可现场设为常开检线、常闭检线或自回答方式,可与无源触点连接。
4. 地址码为电子编码,可由电子编码器事先写入,也可由控制器直接更改,工程调试简便可靠。
5. 电路部分和接线底壳采用插接方式,接触可靠、便于施工。
三、技术特性
1. 工作电压:
信号总线电压:总线24V 允许范围: 16V~28V
电源总线电压:DC24V 允许范围:DC20V~DC28V
2. 工作电流:
总线监视电流≤1mA 总线启动电流≤3mA
电源监视电流≤5mA 电源启动电流≤20mA
3. 输入检线:常开检线时线路发生断路(短路为动作信号)、常闭检线输入时输入线路发生短路(断路为动作信号),模块将向控制器发送故障信号
4. 输出检线:输出线路发生短路、断路,模块将向控制器发送故障信号
5. 输出容量:无源输出: 容量为DC24V/2A,正常时触点阻值为100kΩ,启动时闭合,适用于12V~48V直流或交流
有源输出:容量为DC24V/1A
6. 输出控制方式:脉冲、电平(继电器常开触点输出或有源输出,脉冲启动时继电器吸合时间为10s)
7. 指示灯:红色(输入指示灯:巡检时闪亮,动作时常亮;输出指示灯:启动时常亮)
8. 编码方式:电子编码方式,占用一个总线编码点,编码范围可在1~242之间任意设定
9. 线制:与火灾报警控制器采用无极性信号二总线连接,与电源线采用无极性二线制连接
10. 使用环境:
温 度: -10℃~+55℃
相对湿度≤95%,不凝露
11. 外形尺寸:86mm×86mm×43mm(带底壳)
12. 壳体材料和颜色:ABS,瓷白
13. 重量:约145g(带底壳)
14. 安装孔距:60mm
15. 执行标准:GB 16806-2006
