[北大青鸟点型复合式感烟感温火灾探测器JTF-GOM-JBF-4000]

自动报警

功能特点
本探测器为烟温复合式,烟报警与温报警为两个独立的系统,互相不干扰,且只占用一个回路地址。
内置微处理器,探测器对自身采集到的数据进行存储和判断,具有自诊断功能。
抗干扰能力强,抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线(光源)干扰。
抗湿热能力强,极具创意的导流槽设计,可适应于各种不同环境的要求。
(1)复合探测器的感烟部分:
a.污染自动补偿。根据自身的污染程度进行自动补偿,最大程度减少误报。
b.适用范围广,对不同材质燃烧后产生的白烟或黑烟均可响应。
(2)复合探测器的感温部分:
a.采用单NTC温敏电阻,温度响应速度快;软件判定具有差温和定温特性。
b.输出温度升降曲线,可以通过控制器查看现场的温度变化。
适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所;相对湿度大,可能发生无烟火灾的环境;适用于可以同时安装感烟探测器和感温探测器的场所。

技术参数列表

内容

技术参数

工作温度

-10…+50℃

贮存温度

-20…+50℃

相对湿度

≤95%(40±2℃)

监视电流

≤0.3mA(24V)

报警电流

≤0.8mA(24V)

确 认 灯

监视状态瞬时微亮,报警时红色常亮(红色)

外形尺寸

Φ100mm×53mm(含底座)

编码方式

使用专用电子编码器

编码范围

1-200

保护面积

20-30m2

线制

二总线,无极性

最远传输距离

1500m

执行标准

GB4715-2005《点型感烟火灾探测器》

GB4716-2005《点型感温火灾探测器》

内容技术参数
工作温度-10…+50℃
贮存温度-20…+50℃
相对湿度≤95%(40±2℃)
监视电流≤0.3mA (24V)
报警电流≤0.8mA   (24V)
确 认 灯监视状态瞬时微亮,报警时红色常亮(红色)
外形尺寸Φ100mm × 53mm(含底座)
编码方式使用专用电子编码器
编码范围1-200
保护面积20-30m2
线    制二总线,无极性
最远传输距离1500m
执行标准GB4715-2005《点型感烟火灾探测器》 GB4716-2005《点型感温火灾探测器》
结构特征、安装与布线
采用ZR-RVS-2×1.5mm2双绞线,将回路两总线L1、L2分别接在端子L1、L2端子上,接线不分极性。
用专用电子编码器对探测器写入部位号(1-200)。
将探测器嵌入底座,然后按顺时针方向拧紧即可。

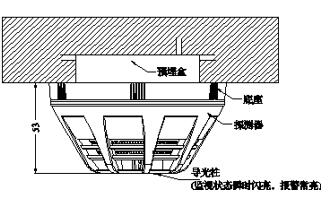

外形结构图

安装示意图

配接底座
配接JBF-VB4301B型探测器底座,与JTY-GD-JBF-4100点型光电感烟火灾探测器相同。
接线示意图与JTY-GD-JBF-4100点型光电感烟火灾探测器相同。
安装注意事项
安装前应使用专用电子编码器对探测器编码。
安装时宜带手套操作,以保持探测器外壳清洁。
定期进行加烟、温试验,建议每半年一次。
